Sveiki, aš esu Silas Huangas, Shanghai HOYO Industries Co., Ltd įkūrėjas. Turime daugiau nei 20 metų patirtį metalinių ritinių pjaustymo -iki-ilgio gamybos linijų pramonėje, todėl mūsų įmonė išaugo ir tapo viena iš pirmaujančių profesionalių Kinijos metalinių ritinių pjovimo-iki-ilgio linijų gamintojų. Šiandien didžiausią dėmesį skiriame klientams visame pasaulyje teikti visapusiškus metalo pjovimo ir apdirbimo linijų sprendimus.

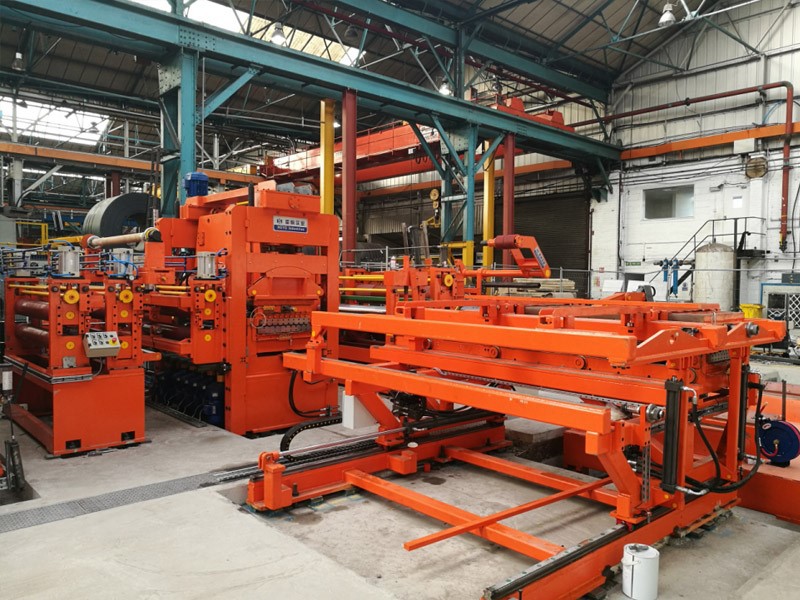

Kaip pagrindinis gamybos linijos vienetas, ritės išlyginimo mašina atlieka pagrindinį vaidmenį, o jos veikimas tiesiogiai veikia gatavo produkto kokybę. Čia trumpai aprašome jo veikimo principą ir pagrindinius reguliavimo parametrus.
Kokia yra pagrindinė niveliavimo mašinos funkcija?
Ritės pjaunant-į-ilgį, pagrindinė išlyginimo mašinos funkcija yra išlyginti metalinę ritę ir visiškai pašalinti jos vidinį įtempimą. Be tinkamo niveliavimo vidinis įtempis gali pasiskirstyti tolesnių procesų, tokių kaip pjovimas lazeriu, perforavimas ar suvirinimas, metu, dėl to lakšto briaunos gali atsirasti, iškraipyti arba deformuotis, o tai galiausiai lemia gatavų dalių matmenų nuokrypius.
Pagrindinis ritininio niveliavimo mašinos veikimo principas
1. Pakartotinis lenkimas per kelis volelius
Metalinė ritė praeina per keletą išlyginamųjų ritinėlių, išdėstytų kintamoje viršutinėje ir apatinėje padėtyse. Kai lakštas juda per kiekvieną ritinėlių porą, jis pakartotinai sulenkiamas priešinga kryptimi. Lenkimo dydis palaipsniui mažėja nuo įėjimo pusės iki išėjimo pusės, sudarydamas modelį, panašų į palaipsniui slopinančią sinusinę bangą.
2. Progresyvus derlingumas
Esant pakankamam lenkimo momentui, išoriniai metalo sluoksniai pirmiausia viršija savo takumo ribą ir patenka į plastinės deformacijos zoną, o vidiniai sluoksniai lieka elastingumo ribose.
3. Elastinis atkūrimas į neutralią būseną
Kai lakštas išeina iš galutinio volelio, lieka tik labai plonas elastingas sluoksnis, galintis atsitraukti. Sritys, kuriose buvo plastinė deformacija, nebeatsišoka. Dėl to liekamasis įtempis visame lakšte efektyviai perskirstomas ir išlyginamas, todėl visas lapas lieka plokščias.
Ritės niveliavimo mašinos raktų reguliuojami parametrai
Sumažinimas (siskverbimas į ritinį)
Sumažinimo nustatymas nustatomas pagal medžiagos storį ir takumo ribą. Įvedimo volai paprastai sumažina didesnį sumažinimą, kad pašalintų pagrindines bangas, o vėlesni volai palaipsniui sumažina sumažinimą, kad būtų galima tiksliai išlyginti. Jei sumažinimas yra per mažas, išlyginamasis efektas bus nepakankamas; jei jis per didelis, gali atsirasti riedėjimo žymių arba antrinis bangavimas.
Ritimo žingsnis (Riedėjimo atstumas)
Atstumas tarp ritinėlių turi atitikti medžiagos storį. Mažesnis rulonų atstumas lemia mažesnį lenkimo spindulį ir pagerina mašinos gebėjimą koreguoti smulkų banguotumą. Todėl riedėjimo žingsnio reguliavimas yra pagrindinis bangų defektų šalinimo būdas.
Įtempimo kontrolė
Įtampa tarp atsuktuvo ir atsuktuvo turi išlikti stabili ir tinkamai subalansuota. Pavyzdžiui, įrenginio įtempimas prie išvyniojimo gali būti apskaičiuojamas esant maždaug 25 MPa, o reguliavimo diapazonas reguliuojamas ±15 %. Stabilus įtempimas padeda išvengti lakšto nuokrypio ir deformacijos apdorojimo metu.
Veikimo greitis
Storoms plokštėms reikia mažesnio greičio ir didesnio sukimo momento, o plonesnės medžiagos gali veikti didesniu greičiu. Darbinis greitis turi būti derinamas su kitais parametrais, tokiais kaip įtempimas ir posūkio mažinimas.
Temperatūros valdymas
Plieninės ritės temperatūra prieš įeinant į mašiną turi būti kontroliuojama žemiau 40 laipsnių, o ne aukštesnė kaip 70 laipsnių, kad būtų išvengta plokštės formos defektų.
Eksploatavimo ir priežiūros gairės
Patikrinimas prieš-įkėlimą
Prieš tiekdami medžiagą į liniją, apžiūrėkite lapo paviršių, kad įsitikintumėte, jog jame nėra pašalinių daiktų, tokių kaip lipni juosta, pakavimo juostos ar kitos šiukšlės, galinčios pažeisti išlyginimo volelius.
Ritinio paviršiaus būklė
Darbiniai ritinėliai turi būti be defektų, tokių kaip įdubimų žymės, įbrėžimai ar medžiagos susikaupimai. Skirtumas tarp viršutinio ir apatinio darbinio ritinėlio turi būti ne didesnis kaip 0,02 mm. Reguliariai valykite ritinėlio paviršius ir tinkamai sutepkite, kad nesusikauptų šiukšlės, dėl kurių lape gali atsirasti slėgio žymių.
Reguliarus patikrinimas ir keitimas
Norėdami periodiškai patikrinti rulono tarpo nuoseklumą, naudokite matuoklius. Jei vieno ritinio susidėvėjimas viršija 0,05 mm, jį reikia nedelsiant pakeisti arba atnaujinti. Pasikeitus gamybos grafikui (pavyzdžiui, nuo siaurų juostų pereinant prie platesnės medžiagos), atitinkamai reikia pakeisti ir darbinius ritinius.
Išjungimo priežiūra
Jei mašina bus išjungta ilgiau nei 8 valandas, viršutinį ritinėlį reikia pakelti, kad ritinėliai neliktų pastovaus slėgio, o tai laikui bėgant gali deformuotis.
Kaip patikrinti, ar jūsų ritė buvo tinkamai išlyginta
Straightedge + Feeler matuoklis
Tradicinis, bet intuityvus plokštumo tikrinimo metodas.
I-lazerinis nuskaitymas
Ši sistema paverčia aukščiausius ir žemus viso lapo taškus į spalvinį{0}}koduotą kontūrinį žemėlapį, todėl bet koks iškrypimas ar nelygumas iškart matomas.
Naudojame tikrinimo įrenginį, aprūpintą integruota lazerinio skenavimo technologija, galinčia gauti labai{0}}tikslius duomenis ir gauti vaizdinę{1}}laiką. Palyginti su tradiciniu tiesiosios linijos ir šlifavimo matuoklio metodu, šis sprendimas leidžia greitai, visapusiškai įvertinti plieno plokščių paviršiaus lygumą ir sumažinti rankinį matavimą.
Rentgeno spindulių likutinio streso analizatorius
Šis prietaisas matuoja paviršiaus gardelės iškraipymą ir pateikia kiekybinį likusį įtempių lygį.
Remdamasis rentgeno spindulių difrakcijos principu, analizatorius nustato medžiagos kristalinės gardelės atstumo pokyčius, kad nustatytų įtempių būseną. Jis gali greitai išmatuoti liekamąjį įtempimą ir paviršiniame, ir šalia esančiuose{2}}paviršiaus sluoksniuose. Kartu su technologijomis, tokiomis kaip lazerinis skenavimas, jis suteikia nenutrūkstamus ir tikslius ritės išlyginimo mašinų įtempių duomenis. Tai leidžia inžinieriams dinamiškai koreguoti niveliavimo parametrus, užkertant kelią per-niveliavimui, dėl kurio gali atsirasti poslinkio žymių arba mikroįtrūkimų, kartu gerinant gaminio kokybę ir gamybos efektyvumą.
Dažnos klaidingos nuomonės: ritės išlyginimas ≠ Tiesiog ritės išlyginimas
"Kuo didesnis spaudimas, tuo geriau."
Dėl pernelyg didelės plastinės deformacijos ant paviršiaus gali likti ritinėjimo žymės ir netgi atsirasti mikroįtrūkimų.
"Vieną kartą išlyginkite ir viskas bus gerai."
Po procesų, pvz., suvirinimo aukštoje{0}}temperatūros ar papildomo pjaustymo, gali vėl atsirasti vidinių įtempių, todėl reikia antrinio išlyginimo.
"Plonų lakštų nereikia išlyginti."
Nors plonos medžiagos paprastai turi mažesnį liekamąjį įtempį, net 0,5 mm briaunos gali pakakti, kad detalės būtų atmestos atliekant tikslius procesus, tokius kaip pjovimas lazeriu.
Jei norite sužinoti daugiau apie Coil Leveler arba aptarti konkrečius taikymo poreikius, susisiekite su manimi el. paštu arba nuskaitydami QR kodą. Džiaugiamės galėdami jums pasiūlyti vieno{1}}sustabdymo sprendimą, pritaikytą jūsų poreikiams.
Aukščiau pateikta mano ritės nivelyro apžvalga ir analizė. Tai ne tik „išlyginimo mašina“, bet veikiau „streso perrašytoja“. Dėl tiksliai kontroliuojamo lenkimo ir išmatuojamo spyruoklės jis palaipsniui perskirsto nematomą vidinį įtempį metale, žingsnis po žingsnio išlygindamas paslėptą įtempių žemėlapį. Taip sukuriamas tikras „nulinis-pagrindinis“ plokščias paviršius, užtikrinantis stabilų pagrindą kiekvienam tolesniam procesui, -ar tai būtų pjovimas, lenkimas ar suvirinimas.
